Y型密封圈規格性能及密封原理是什麽？

Y型密封圈規格性能及密封原理是什麽？在這為你解答。

主要性能

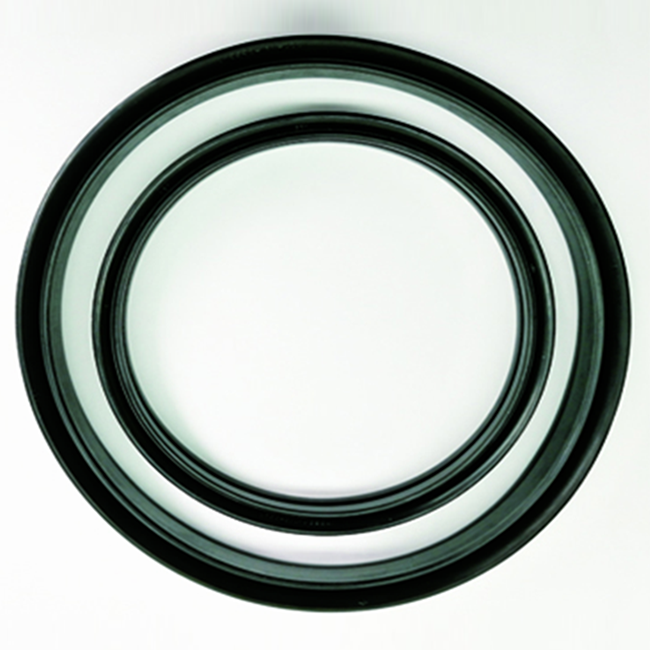

Y形密封圈的截麵呈Y形,用於往複運動油缸活塞與活塞杆的密封,是一種典型的唇形密封圈。

按其截麵的高、寬比例不同，可分為寬型、窄型、Yx型等幾類。

若按兩唇的高的距離是否相等，則可分為軸、孔通用型的等高唇Y形密封圈和不等高唇的軸用Y形密封圈和孔用Y形密形圈。

Y形密封圈較廣應用於往複動密封裝置中，其使用壽命高於O形密封圈。

Y形密封圈的適用工作壓力不大於40MPa，工作溫度為-30~+80℃。

工作速度範圍：采用丁腈橡膠製作時為0.01~0.6m/s；采用氟橡膠製作時，為0.05~0.3m/s；采用聚氨酯橡膠製作時，則為0.01~1m/s。Y型密封圈的密封性能、使用壽命及不用擋圈時的工作壓力限度，都以聚氨酯橡膠材質為佳。

Y形密封圈的性能特點：

1）密封性能牢靠；

2）摩擦阻力小，運動平穩；

3）耐壓性好，適用壓力範圍較廣；

4）結構簡單，價格低廉；

5）安裝方便。

密封原理

Y形密封圈依靠其張開的唇邊貼於密封副耦合麵，並呈線狀接觸，在介質壓力作用下產生“峰值”接觸應力，壓力越高，應力越大。當耦合件以工作速度相對運動時，在密封唇與滑移耦合麵之間形成一層密封液膜，從而產生密封作用。密封唇邊磨損後，由於介質壓力的作用而具有一些的自動補償能力。

帶有副唇的軸用Y形密封圈。每次往複運動後，在其主、副唇之間都會殘留下微量液體（工作介質）。隨著往複運動次數的增多，殘留液體將充滿主、副唇之間的空間，形成一個單獨的“圍困區”。

Y型圈應用

安裝Y形密封圈時，唇口定要對著壓力高的一側，才能起密封作用。

為了以免在高壓狀態下，Y型密封圈的根部因材質塑性變形而被擠入密封耦合麵的間歇，故應控製滑移耦合件間的配合間隙δ的大小。對於工作壓力大於16MPa的Y形密封圈，為保其使用壽命，以免密封圈的根部被擠入配合間隙，應在密封圈根部處安裝擋圈。

為了以免Y形密封圈在往複運動過程中出現翻轉、扭曲等現象，即保持其運動平穩性，可在Y形密封圈的唇口處設置支承環。

支承環上開有均布的導流小孔，以利於壓力介質通過小孔作用到密封圈唇邊上，撐開雙唇，保持Y形密封圈的正確動態姿勢，保障其良好的密封性能。

對於寬型Y形密封圈，其截麵的寬度為高度的二倍或多過二倍。這種密封圈不會在溝槽裏產生翻轉、扭曲，可不安裝支承環。（內容來源於網絡，如有侵權請聯係我們刪除）
